Grundfos S3.120.600.500.8.66E.C.432.G.EX.D.513 (арт. 96796621) – погружной канализационный насос
Grundfos S3.120.600.500.8.66E.C.432.G.EX.D.513 – несамовсасывающий одноступенчатый центробежный насос. Используется в системах канализаций для перекачивания сточных вод.
Большой свободный проход позволяет перекачивать неочищенную воду (не пропущенную через решетку), содержащую большие включения и твердые частицы.
Рассчитан на длительный срок службы в непрерывном режиме. Применяется в муниципальных, бытовых и промышленных системах.
Характеристики
Назначение
Применение: | Водоотведение; Канализация |

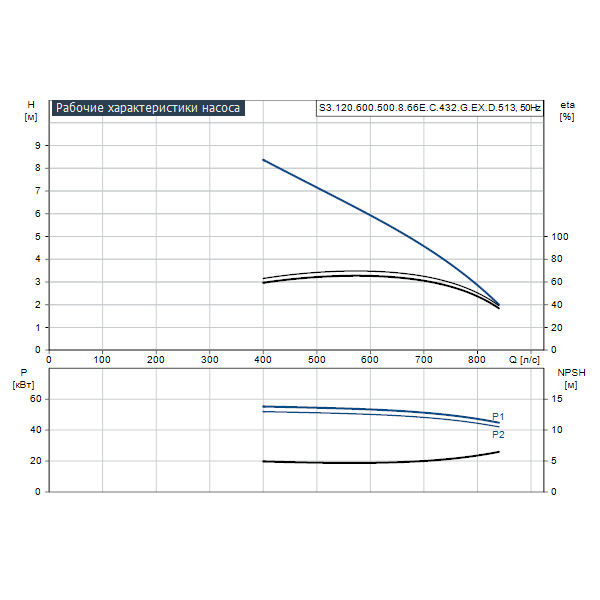

Технические данные
Maкс. расход: | 840 л/с |
Макс. гидростатический напор: | 8.4 м |
Текущий диаметр рабочего колеса: | 432 мм |
Тип рабочего колеса: | 3-канальный |
Максимальный размер частицы: | 120 мм |
Первичное уплотнение вала: | SIC-SIC |
Вторичное уплотнение вала: | SIC-CARBON |
Сертификаты на шильдике: | CE,EAC,ATEX,IECEx |
Допуски по рабочим хар-кам: | ISO9906:2012 3B |
Охлаждающий кожух: | Y |
Материалы
Корпус насоса: | Чугун с шаровидным графитом |
Корпус насоса: | EN 1563 EN-GJS-500-7 |
Корпус насоса: | AISI 80-55-06 |
Рабочее колесо: | Чугун с шаровидным графитом |
Рабочее колесо: | EN 1563 EN-GJS-500-7 |
Рабочее колесо: | AISI 80-55-06 |
Электродвигатель: | Чугун |
Электродвигатель: | EN 1561 EN-GJL-250 |
Электродвигатель: | AISI A48 30 |

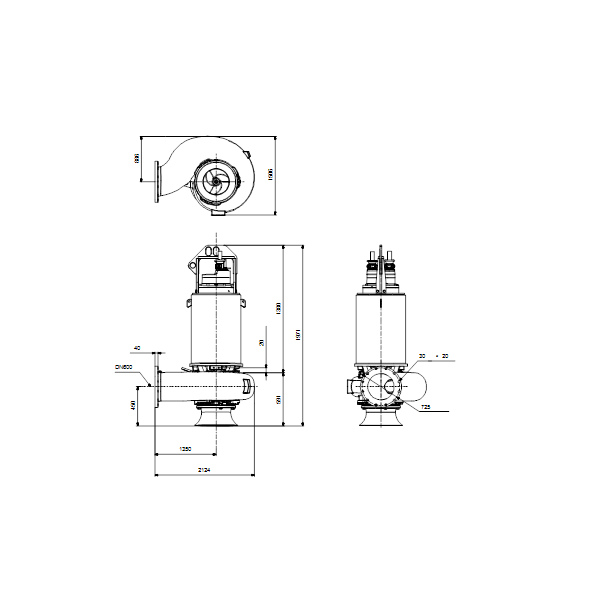

Монтаж
Диапазон температуры окружающей среды: | -20 .. 40 °C |
Трубное присоединение: | DIN |
Размер напорного патрубка: | DN 600 |
Допустимое давление: | PN 10 |
Максимальная глубина установки: | 20 м |
Установка: | С |
Установка сухая / мокрая: | D/S |
Автоматическая трубная муфта: | 96782486 |
Модельный ряд: | 66 |
Жидкость
Диапазон температур жидкости: | 0 .. 40 °C |
Плотность: | 998.2 кг/м³ |

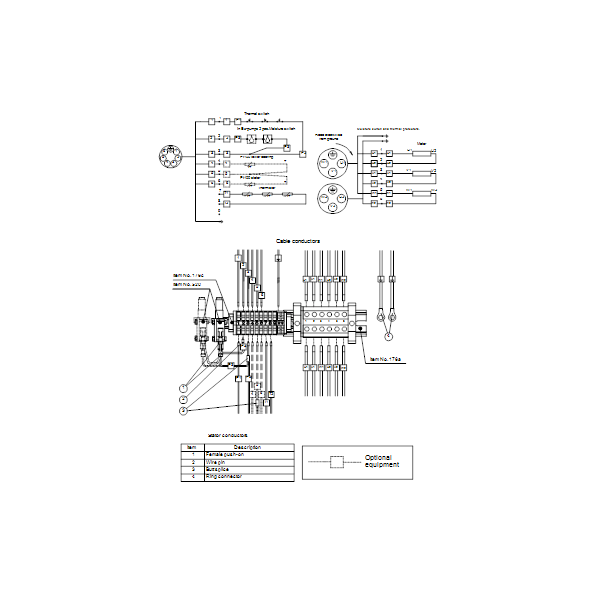

Данные электрооборудования
Потребляемая мощность - P1: | 53 кВт |
Номинальная мощность - P2: | 50 кВт |
Частота питающей сети: | 50 Hz |
Номинальное напряжение: | 3 x 415 В |
Допуст.откл-е напряж: | +10/-10 % |
Макс. число пусков в час: | 15 |
Номинальный ток: | 93/ A |
Максимальное потребление тока: | 93 A |
Пусковой ток: | 705 A |
Расчетное значение тока без нагрузки: | 37 A |
Номинальная скорость: | 738 об/м |
Эффективность электродвигателя при полной нагрузке: | 94 % |
Эффективность двигателя при 3/4 нагрузки: | 94 % |
Эффективность электродвигателя при 1/2 нагрузки: | 92 % |
Количество полюсов: | 8 |
Способ запуска: | звезда/треуг. |
Класс защиты (IEC 34-5): | IP68 |
Класс изоляции (IEC 85): | F |
Взрывозащищенное исполнение: | да |
Стандарт. Ex-защиты: | 60079-0:2012,60079-1:2014 |
Защита электродвигателя: | KLIXON |
Длина кабеля: | 10 м |
Тип кабеля: | H07RN-F AT |
Сечение кабеля: | 2X4X25MM2+1X7X1,5MM2 |
Сопротивление изоляции кабеля: | 0.78 мОм/м |
Winding resistance: | 0.136 Ohm |
Cos phi 1/1: | 0.80 |
Cos phi 1/2: | 0.67 |
Cos phi 3/4: | 0.74 |
Система управления
Реле влажности: | c реле влажности |
Датчик воды в масле: | без датчика воды в масле |
Другое
Нетто вес: | 2140 кг |
Брутто вес: | 2470 кг |
Инструкция
Паспорт, инструкция по монтажу и эксплуатации: Grundfos S3.120.600.500.8.66E.C.432.G.EX.D.513 (артикул 96796621)
Как заказать
Для заказа насоса Grundfos S3.120.600.500.8.66E.C.432.G.EX.D.513 (арт. 96796621) необходимо связаться с инженерами-консультантами нашей компании, озвучить свою потребность и согласовать условия поставки.
Сделать это можно одним из следующих способов:
- позвонить по контактному телефону;
- написать по электронной почте;
- обратиться в чат;
- отправить заявку, нажав кнопку "Заказать".
В случае, если вы сомневаетесь в том, что данная модель подойдет для вашей задачи - рекомендуем заполнить форму в разделе: Подбор насоса.
Способ оплаты
Для оплаты предоставьте платежные реквизиты вашей организации. Менеджеры подготовят договор и счет. Пакет документов будет отправлен на e-mail.
После получения счета у вас будет 3 дня на его оплату, по истечению 3-х дней цены считаются недействительными, поэтому требуется его перевыставление.
Гарантия
Гарантия для насоса Grundfos S3.120.600.500.8.66E.C.432.G.EX.D.513 (арт. 96796621) составляет 2 года при соблюдении норм эксплуатации, правил монтажа и подключения.
